SIP paneli
Osnova naše gradnje
SIP panel je suvremeni sustav montažne gradnje koji se odlikuje iznimnom čvrstoćom, žilavošću, elastičnošću i minimalnom zračnom propusnošću konstrukcije. Za razliku od ostalih sustava montažne gradnje, SIP paneli pružaju vrhunsku stabilnost i dugotrajnost.
Ubrajaju se među najbolje izolacijske sustave gradnje, jer sprječavaju prodor zraka i vlage u objekt, čime se značajno smanjuje potrošnja energije. Zbog svojih konstrukcijskih svojstava, SIP paneli postižu visoke ocjene pri ispitivanjima otpornosti na udare vjetra i potrese.
Gradnja SIP panelima do 80% je brža u odnosu na tradicionalnu gradnju, a omogućuje i montažu objekata na nepristupačnim terenima. Paneli se mogu izrađivati u različitim debljinama, što omogućuje prilagodbu objekta za cjelogodišnje stanovanje ili sezonsku uporabu.

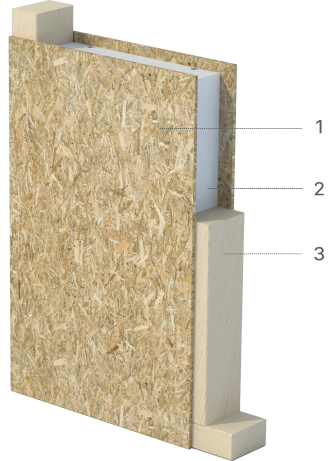

1. OSB ploča
2. Stiropor
3. Drvena konstrukcija
uštede
Potrošnja energenata značajno
je manja tijekom cijele godine.
niža cijena
Manji broj radnih sati te brzina
gradnje, razlog su nižoj cijeni.
brže
Priprema u proizvodnom pogonu
i suhi način gradnje, ključ su brzine.
trajno
Zadovoljava stroge europske standarde,
što garantira dugotrajnost konstrukcije.
Prilagodljivost projektu i namjeni
| Zidovi | OSB [mm] | EPS [mm] | OSB [mm] | U-koeficijent |
|---|---|---|---|---|
| SIP 80 | 12–22 | 80 | 12–22 | ~ 0,400 |
| SIP 120 | 12–22 | 120 | 12–22 | ~ 0,272 |
| SIP 160 | 12–22 | 160 | 12–22 | ~ 0,205 |
| SIP 200 | 12–22 | 200 | 12–22 | ~ 0,165 |
| SIP 240 | 12–22 | 240 | 12–22 | ~ 0,138 |
Proizvodnja i primjena SIP panela prilagođava se raznim zahtjevima kako projekta statike tako i projekta fizike građevine.

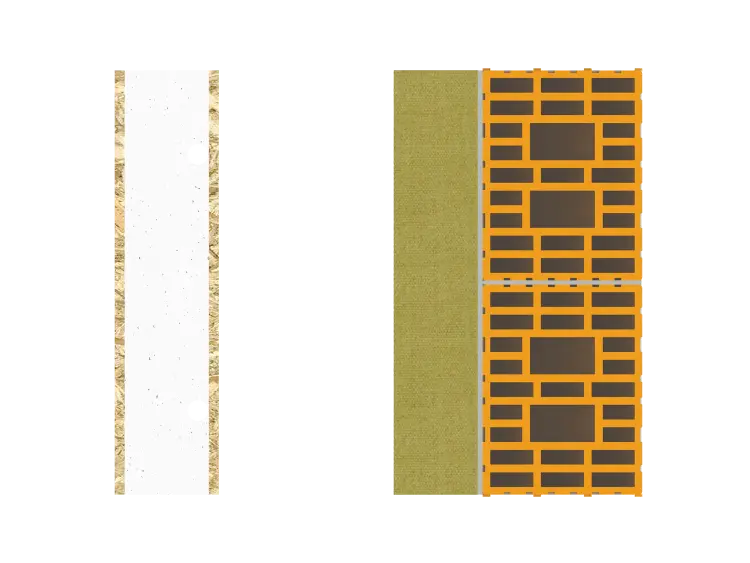

Debljine panela kod najčešćih primjena kreću se od cca 10 cm do 28 cm. Ukoliko se uspoređuje debljina SIP zida s debljinom klasičnog ciglenog zida, lako se mogu uočiti uštede u materijalu, vremenu izrade te energetskoj efikasnosti.
Ekvivalent U-koeficijenta prolaska topline (U=0,33 W/m2K)

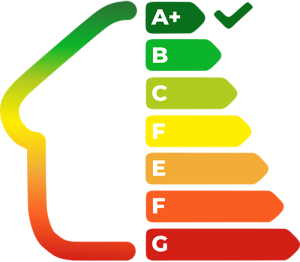

Standardni zid od SIP panela u našoj izvedbi postiže U ≈ 0,21 W/m²K, što zadovoljava kriterije niskoenergetske kuće i omogućuje postizanje visokog energetskog razreda (A+), ovisno o ostatku ovojnice i ugrađenim sustavima.
Tehnički opis
- Kompozitni građevinski panel koji se sastoji od OSB3 ploče i EPS (stiropor) ispune
- Kombiniranje različitih debljine OSB-a i EPS-a, za debljine zidova: cca 10–28 cm
- Statički nosivi element
- Nosiva konstrukcija od KVH i BSH lameliranih greda
- Ovisno o debljini EPS ispune, koeficijent prolaska topline (U-vrijednost) SIP panela kreće se od 0,65 W/m²·K za tanje varijante do svega 0,18 W/m²·K kod panela s debljom izolacijom
- Protupožarna zaštita: aplikacija kamene vune izvana, protupožarne gips ploče iznutra, te apliciranje raznih premaza
- Električne instalacije u PVC samogasivim kanalicama
- Odlična otpornost na potrese zbog kompaktne konstrukcije
- Pogodno za pasivne i niskoenergetske kuće
- Stabilna zaštita i od niskih i od visokih temperatura
Pod. Zid. Krov.
SIP od poda do krova
Sastav i primjena SIP panela
Zahvaljujući izolacijskoj jezgri od stiropora, drvenoj konstrukciji i OSB-3 pločama, SIP paneli su iznimno prilagodljivi različitim klimatskim uvjetima i vrstama objekata. Najčešće se koriste za montažne kuće, ugostiteljske i trgovačke objekte, garaže i poslovne prostore.
SIP paneli se sastoje od:
-
izolacijske jezgre od stiropora
-
drvene nosive konstrukcije
-
OSB-3 ploča
Ova kombinacija materijala omogućuje primjenu panela za izgradnju zidova, krovova i podova. Svaki SIP panel ima unaprijed izrađene kanalice za elektroinstalacije, čime se ostvaruje ušteda unutarnjeg prostora, dok se vodoinstalacije izvode nadgradnim sustavom.
Industrijsko drvo
Nosiva i spojna konstrukcija

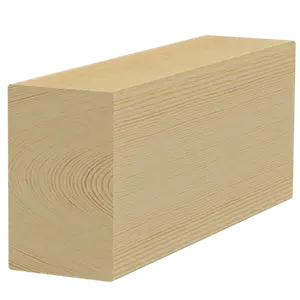

KVH grede
KVH grede su konstrukcijski elementi od sušenog, tehnički obrađenog smrekovog drva, spojeni bez pukotina i deformacija. Zahvaljujući stabilnosti dimenzija i preciznoj obradi, idealne su za nosive dijelove konstrukcije, posebno u montažnoj gradnji.
Lamelirane grede
Lamelirane grede su konstrukcijski elementi izrađeni od višeslojno lijepljenih drvenih elemenata, najčešće od smrekovog drva. Zahvaljujući kontroliranom procesu sušenja i lijepljenja, lamelirane grede nude visoku nosivost, stabilnost oblika i estetski izgled, uz malu vlastitu težinu. Idealne su za zahtjevne nosive konstrukcije poput krovova, hala i montažnih objekata.

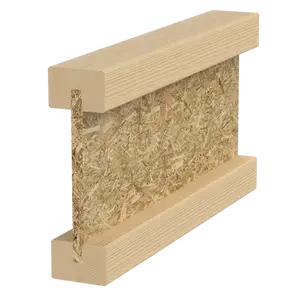

“I” grede
Drvene I-grede su kompozitni konstrukcijski elementi sastavljeni od gredica (gornje i donje pasice) i OSB ploče (središnji spoj). Zahvaljujući optimiziranom obliku, nude visoku nosivost uz minimalnu težinu, smanjujući potrošnju materijala i toplinske mostove. Idealne su za podne i krovne sustave u montažnoj gradnji.
Metalna spojna tehnika
Metalna spojna tehnika osigurava čvrste i pouzdane spojeve unutar osnovne nosive konstrukcije.
Prednosti gradnje SIP panelima
-
visokokvalitetna toplinska izolacija – objekti su višestruko topliji od klasičnih, zimi zadržavaju toplinu, a ljeti ostaju hladni
-
visoka elastičnost i otpornost na potrese – testirano do 9 stupnjeva po Mercallijevoj ljestvici
-
visoka kvaliteta zraka u zatvorenom prostoru
-
brza izgradnja – montaža objekta u roku od 5 do 10 dana
-
gradnja tijekom cijele godine, bez obzira na vremenske uvjete
-
iznimna stabilnost i čvrstoća – nosivost zidova do 10 tona vertikalnog opterećenja
-
pogodno za seizmički aktivna područja
-
ušteda na prijevozu – montaža se vrši na licu mjesta
-
ušteda energije do 70 %
-
otpornost na plijesan, truljenje i deformacije
-
ne privlači glodavce, za razliku od klasičnih izolacija (staklena i kamena vuna)
-
povoljan omjer cijene i kvalitete
-
ekološki prihvatljiv i siguran građevinski proizvod
Povijest i razvoj SIP panela
U doba tehnologije i sve veće primjene suvremenih metoda gradnje, građevinski materijal SIP (Structural Insulated Panel) nastao je kao odgovor na potrebu za brzom, kvalitetnom i energetski učinkovitom gradnjom kuća i drugih objekata. U usporedbi s tradicionalnim načinima gradnje, SIP paneli nude brojne prednosti.
Prvi počeci razvoja SIP tehnologije sežu u 1930-e godine u Kanadi i Sjevernoj Americi. Nakon naftne krize 1973. godine, SIP paneli se počinju širiti diljem Europe, dok je razvoj orijentiranih ploča s vlaknima (OSB) tijekom 1980-ih godina omogućio proizvodnju SIP panela kakve danas poznajemo.
Prateći zahtjeve tržišta i razvoj tehnologije, u vlastitom proizvodnom pogonu započeli smo proizvodnju SIP panela te smo 2017. godine postali prvi hrvatski proizvođač SIP panela, a do danas i jedini proizvođač dekorativnih panela u Hrvatskoj.
Konstrukcijsko puno drvo KVH
Tehnički i građevinsko-fizikalni propisi i povećani zahtjevi za kvalitetom stanovanja postavljaju sve veće zahtjeve prema građevnim materijalima. Moderna drvna gradnja zahtijeva građevno drvo po mjeri, precizno dimenzionirano i osušeno. Razvojem KVH-a i DUO/TRIO-greda arhitektima i inženjerima stoji na raspolaganju građevni materijal koji je dostupan tehnički pažljivo osušen, kalibriran po mjeri i raspoloživ na skladištu u različitim dimenzijama.
Konstrukcijsko puno drvo (KVH) je građevinska rezana građa četinjača (u pravilu smreka) za primjenu u modernoj drvnoj gradnji. Kriteriji kvalitete značajno premašuju uobičajene parametre kvalitete standardne građevinske rezane građe. Sortiranje se provodi u skladu s normom DIN 4074-1 i strogo ga nadziru nacionalni i internacionalni instituti.
Uz to, ispunjavaju se sljedeća obilježja sortiranja: definirana vlaga drva (15 % +/- 3 %), vrsta reza (odvojena srž), dimenzijska stabilnost presjeka tekstura površine. Ovisno o svrsi primjene proizvode se dvije kvalitete koje se najviše razlikuju u izgledu: KVH – SI za vidljive i KVH – NSI za nevidljive konstrukcije.
Zupčastim spojem (DIN 68140-1; EN 385) može se proizvesti drvo do najviše 16 m. Pojedinačni elementi se pomoću najmodernije tehnike češljastog spoja sljepljuju pri čemu ne dolazi do smanjenja čvrstoće u građevnom elementu.
Lijepljeno lamelirano drvo
Lijepljeno lamelirano drvo je idealni materijal u situacijama kada je potrebno izuzetno veliku pažnju posvetiti visokoj postojanosti oblika i dimenzijskoj stabilnosti. Koristi se prvenstveno kod visokih optičkih, arhitektonskih i statičkih zahtjeva.
Lijepljeno lamelirano drvo se proizvodi od tehnički osušenih dasaka smreke, pri čemu se uklanjaju oštećena mjesta koja umanjuju čvrstoću i optički nedostaci, kao što su velike smolne vrećice, velike kvrge i uraslice kore. Odsjecanjem defektnih dijelova i zbog slojevite strukture nastaje drvni materijal velike čvrstoće te veće krutosti od uobičajene grede i konstrukcijskog punog drva.
Prednosti koje ih krase su: visoka čvrstoća (GL24) i modul elastičnosti, postojanost oblika, dimenzijska stabilnost, točnost dimenzija i dužine (drvo se ne vitoperi i ne puca), visoka nosivost kod niske neto težine, ujednačeni izgled, cjenovno prihvatljivo i ekonomičnost.
(G)RADIMO ZAJEDNO!
Svaki naš projekt je jedinstven jer radimo prema Vašim željama i nacrtima. Od vlastitog materijala – SIP panela.
